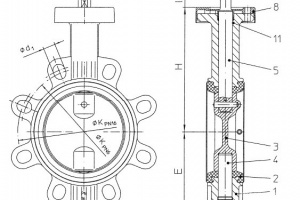

Затвор дисковый безфланцевый PN 10/16 Рис.07-003
Описание
Затвор дисковый безфланцевый PN 10/16
Проводимые среды: воздух, вода морская, вода пресная, вода трюмная, газ, кислоты, конденсат, пар.
для установки между фланцами DIN PN 10/16
привод рукояткой
корпус – чугун GGG40
диск – нерж. сталь
манжета из EPDM
размер по фланцам в соотв. с DIN 3202 K1 (EN 558-1)
максимальная рабочая температура + 130° C
спецификация материалов:
корпус: GGG40 0.7040
диск: (до DN 080) нерж. сталь 1.4581
диск: (от DN100) нерж. сталь 1.4401
манжета: EPDM EPDM
ось: нерж. сталь 1.4021
DN |
L |
H |
E |
OK |
d1 |
SW |
P1 |
H1 |
KG |
25 |
33 |
128 |
58 |
85 |
15 |
11 |
184 |
187 |
1,8 |
32 |
33 |
128 |
58 |
100 |
15 |
11 |
184 |
187 |
1,8 |
40 |
33 |
134 |
66 |
110 |
15 |
11 |
184 |
193 |
2,0 |
50 |
43 |
140 |
69 |
125 |
15 |
11 |
184 |
199 |
2,5 |
65 |
43 |
150 |
81 |
145 |
15 |
11 |
184 |
209 |
2,9 |
80 |
46 |
158 |
100 |
160 |
15 |
11 |
184 |
217 |
3,4 |
100 |
52 |
179 |
109 |
180 |
15 |
11 |
184 |
238 |
4,6 |
125 |
56 |
196 |
124 |
210 |
18 |
17 |
273 |
263 |
7,6 |
150 |
56 |
212 |
140 |
240 |
18 |
17 |
273 |
279 |
9,3 |
200 |
60 |
246 |
167 |
295 |
18 |
17 |
273 |
313 |
13 |
Технические характеристики
