Клапан редукционный PN16 (вода) Рис.11-007
Описание
клапан редукционный для воды, PN 16
Проводимые среды: вода питательная, трюмная, морская и пресная.
корпус - бронза
крышка - латунь ( до G 1 1/4" )
крышка - чугун ( от G 1 1/2" )
с фильтрующей сеткой из нерж. стали
Р раб: 2,5-16 bar
Р ред: 1,5 - 6,0 bar
с резьбой под манометр G 1/4" с обеих сторон
с латунными штуцерами с наружной резьбой
(штуцерные соединения под пайку по заказу)
минимальная разность давлений: 1 bar
Max. температура: 75° С
спецификация материалов:
корпус: бронза RG 5 2.1096
крышка: (до G 1 1 1/4") пластик
крышка: (от G 1 1/2") сталь GG25 0.6025
уплотнения: пербунан NBR
диафрагма: пербунан NBR

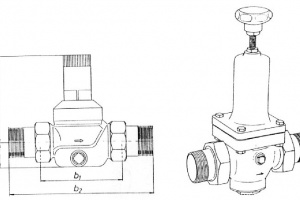

G 1/2 - G 1 1/4" G 1 1/2" - G 2 1/2"
тип 11-007
Положение клапана: любое - от G 1 1/2" предпочтительно вертикально
DN |
штуцер |
штуцер |
b1 |
b2 |
hi |
h2 |
KVS |
KG |
|
(резьба) |
(пайка) |
|
|
|
|
|
|
10 |
G 3/8" |
- |
78 |
136 |
107 |
27 |
2,8 |
0,75 |
15 |
G 1/2" |
15 mm |
78 |
136 |
107 |
27 |
2,9 |
0,75 |
20 |
G 3/4" |
22 mm |
78 |
145 |
107 |
27 |
3,9 |
0,85 |
25 |
G 1" |
28 mm |
90 |
160 |
107 |
29 |
5,4 |
1,15 |
32 |
G 1 1/4" |
35 mm |
100 |
178 |
107 |
47 |
6,1 |
1,50 |
40 |
G 1 1/2" |
42 mm |
125 |
211 |
261 |
51 |
9,0 |
4,20 |
50 |
G 2" |
54 mm |
126 |
211 |
259 |
53 |
13 |
4,70 |
65 |
G 2 1/2" |
- |
150 |
273 |
287 |
66 |
20 |
7,10 |
Технические характеристики
