Клапан запорный штуцерный проходной DIN 86512, Rg 5/SoMs 59 клапан PN40 невозвратно-запорный штуцер под пайку медь (Cu) тип 20.73.01
Описание
Клапан запорный штуцерный проходной DIN 86512, бронза Rg 5 / SoMs 59 клапан PN40 невозвратно-запорный штуцер под пайку медь (Cu) тип 20.73.01
Клапан запорный штуцерный проходной DIN 86512, Rg 5/SoMs 59 клапан PN40 невозвратно-запорный штуцер под пайку медь (Cu) тип 20.73.02 с верхней частью устойчивой к морской воде без латунных внутренностей, бронза Rg 5 / бронза оловянистая CuSn 6
Область применения:
Судовой клапан для горячей и холодной воды, пара, нефтепродуктов, а так же других нейтральных не агрессивных сред. При использовании для тонкожидкостных сред или воздуха необходима спецобработка уплотнительных поверхностей. (Пожайлуста укажите тип, давление и температуру рабочей среды.) Максимальная рабочая температура до 225°C, морская вода до 60°C.

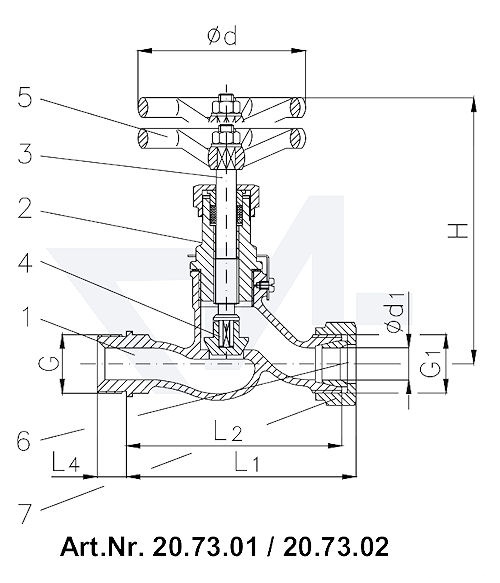

Таблица размеров клапана:
DN |
Ø d1 |
G |
G1 |
L1 |
L2 |
L4 |
H |
Ø d |
Подъём |
- kg |
6 |
10 |
R 3/8" |
R 1/2" |
67 |
60 |
12 |
110 |
60 |
7 |
0,5 |
8 |
12 |
R 1/2" |
R 5/8" |
71 |
64 |
14 |
110 |
60 |
7 |
0,5 |
10 |
14 |
R 1/2" |
R 3/4" |
78 |
70 |
14 |
110 |
60 |
7 |
0,5 |
12 |
16 |
R 3/4" |
R 7/8" |
93 |
84 |
16 |
130 |
80 |
9 |
1,0 |
16 |
20 |
R 3/4" |
R 1" |
100 |
90 |
16 |
130 |
80 |
9 |
1,1 |
20 |
25 |
R 1" |
R 1 1/8" |
121 |
110 |
18 |
150 |
100 |
12 |
1,7 |
25 |
30 |
R 1 1/4" |
R 1 3/8" |
132 |
120 |
20 |
150 |
100 |
12 |
1,9 |
32 |
38 |
R 1 1/2" |
R 1 3/4" |
154 |
140 |
22 |
180 |
120 |
12 |
3,0 |
Технические характеристики
