Клапан манометровый запорн. DIN тип A с ниппелем продувания Вход: наружная резьба, выход: муфта для подсоединения манометра тип 45.90.01
Описание
Клапан манометровый запорн. DIN тип A с ниппелем продувания Вход: наружная резьба, выход: муфта для подсоединения манометра тип 45.90.01
DIN 16270 без контрольного штуцера
Область применения:
Пригодный для жидкостей, газов и паров.
Подходит для температур до 120°C
Допустимые рабочие температуры и давления:
Латунь до 120°C макс. 250 bar
Нержавеющая сталь до 250°C максимальное давление 400 bar
Сталь до 400°C максимальное давление 400 bar
Специальное исполнение:
►Рекомендуется в любом случае между баллоном со сжатым воздухом и манометром предусмотреть сифон (витую манометровую. трубку).
►Тип B с вращающейся муфтой для подсоединения манометра
►Сталь P250 GH
Артикул |
- kg |
45.90.01 |
0,60 |
45.90.02 |
0,75 |
45.90.03 |
0,90 |
|
Латунь |
Нерж. сталь |
|||

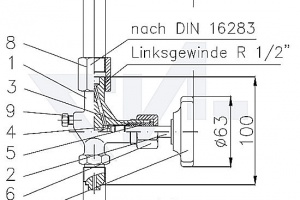

Деталь |
Наименование |
Материал в соответствии с DIN |
Материал в соответствиисBS
|
Материал в соответствиис DIN
|
Материал в соответствиисBS
|
1 |
Корпус |
CuZn39 Pb |
B.S.2874:1962 CZ 121 |
X6CrNiMoTi17-12-2 |
B.S.970:1955 EN 58 H |
2 |
Шпиндель |
X14CrMoS 17 |
--- |
X6CrNiMoTi17-12-2 |
B.S.970:1955 EN 58 H |
3 |
Крепёжн. кольцо |
CuZn39 Pb |
B.S.2874:1962 CZ 121 |
X5CrNiMo17-12-2 |
--- |
4 |
Уплотн. прокладка |
It-graphiert |
--- |
It-graphiert |
--- |
5 |
Крышка втулки |
CuZn39 Pb |
B.S.2874:1962 CZ 121 |
X8CrNiS18-9 |
--- |
6 |
Накидная гайка |
Сталь |
--- |
X8CrNiS18-9 |
--- |
7 |
Маховик |
Пластик |
--- |
Пластик |
--- |
8 |
Зажимная муфта |
Сталь |
--- |
X6CrNiMoTi17-12-2 |
B.S.970:1955 EN 58 H |
9 |
Запорный винт |
X14CrMoS 17 |
--- |
X5CrNiMo17-12-2 |
--- |
Технические характеристики
