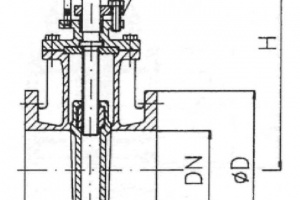

Задвижки клинкетные PN 10/16 Рис.05-007
Описание
задвижки клинкетные, плоский корпус PN 10/16
Проводимые среды: воздух, вода морская, вода пресная, вода питательная, газ, масло, пар, топливо, нефтепродукты.
с указателем хода,
бронза RG 5, DIN 3352-2
внутренние детали - бронза RG 5
размер по фланцам в соотв. с DIN 3202/EN 558 F4
фланцы в соотв. с DIN PN 10/16
DN 040 - DN 100 = PN 16
DN 125 - DN 175 = PN 10
DN 200 - DN 300 = PN6
спецификация материалов:
корпус: бронза RG 5 2.1096
крышка: бронза RG 5 2.1096
клин: бронза RG 5 2.1096
шток: SoMs 59 2.0540
прочие бронзовые материалы по заказу!
Допустимые давления: до 120°C: max.P - 16 bar до 150°C: max.P - 10 bar до 225°C: max.P - 6 bar |
DN |
L |
H |
D |
PCD |
отв. |
KG |
40 |
140 |
240 |
150 |
110 |
4x18 |
8 |
50 |
150 |
255 |
165 |
125 |
4x18 |
12 |
65 |
170 |
295 |
185 |
145 |
4x18 |
13 |
80 |
180 |
315 |
200 |
160 |
8x18 |
16 |
100 |
190 |
345 |
220 |
180 |
8x18 |
19 |
125 |
200 |
400 |
250 |
210 |
8x18 |
33 |
150 |
210 |
430 |
285 |
240 |
8x22 |
41 |
175 |
210 |
515 |
315 |
270 |
8x22 |
54 |
200 |
230 |
530 |
340 |
295 |
8x22 |
80 |
250 |
250 |
635 |
395 |
350 |
12x22 |
110 |
300 |
270 |
725 |
445 |
400 |
12x22 |
171 |
