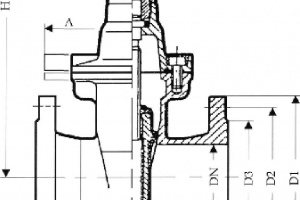

Задвижки с мягким затвором PN 10/16 Рис.05-026
Описание
задвижки клинкетные, овальный корпус,
Проводимые среды: вода морская, вода пресная, вода трюмная, жидкий груз, топливо, масло, воздух, газ, кислоты, конденсат, пар.
PN 10/16, DIN 3352-4
корпус чугун GG-25 с эпоксидным покрытием или
корпус Чугун GGG40 с эпоксидным покрытием
с резиновой облицовкой клина (мягкий затвор)
размер по фланцам в соотв. с DIN 3202/EN 558 F5
фланцы в соотв. с DIN PN 10/16
макс. рабочая температура + 80° С
спецификация материалов:
корпус: тип 05-026-1: GG-25 0.6025
корпус: тип 05-026-2: GGG40 0.7040
клин: GG-25 0.6025
(облицовка EPDM)
шток: нерж. сталь 1.4021
маховик: GG-25 0.6025
тип 05-026-1 / 05-026-2
NW/DN |
L |
H |
A |
D1 |
D2 |
n xd |
Dk |
KG |
40 |
240 |
235 |
115 |
150 |
110 |
4x 18 |
200 |
11,0 |
50 |
250 |
235 |
115 |
165 |
125 |
4x 18 |
200 |
12,5 |
65 |
270 |
295 |
145 |
185 |
145 |
4x18 |
250 |
17,3 |
80 |
280 |
295 |
145 |
200 |
160 |
8x18 |
250 |
18,3 |
100 |
300 |
325 |
175 |
220 |
180 |
8x18 |
315 |
30,0 |
125 |
325 |
395 |
210 |
250 |
210 |
8x 18 |
315 |
40,0 |
150 |
350 |
425 |
265 |
285 |
240 |
8x22 |
315 |
52,0 |
200 |
400 |
525 |
340 |
340 |
295 |
8x22 |
400 |
86,0 |
250 |
450 |
625 |
425 |
395 |
350 |
12x22 |
500 |
121 |
300 |
500 |
758 |
490 |
445 |
400 |
12x22 |
500 |
184 |
Технические характеристики
